格力空氣能熱泵水流開關的安裝及靶式流量控制器安裝調試指南

　　格力空氣能熱泵水流開關的安裝

　　格力空氣能熱泵水流開關是用來檢測循環水流，當循環管上有水流時，利用其輸出閉合回路信號端，當沒水時輸出斷開信號。

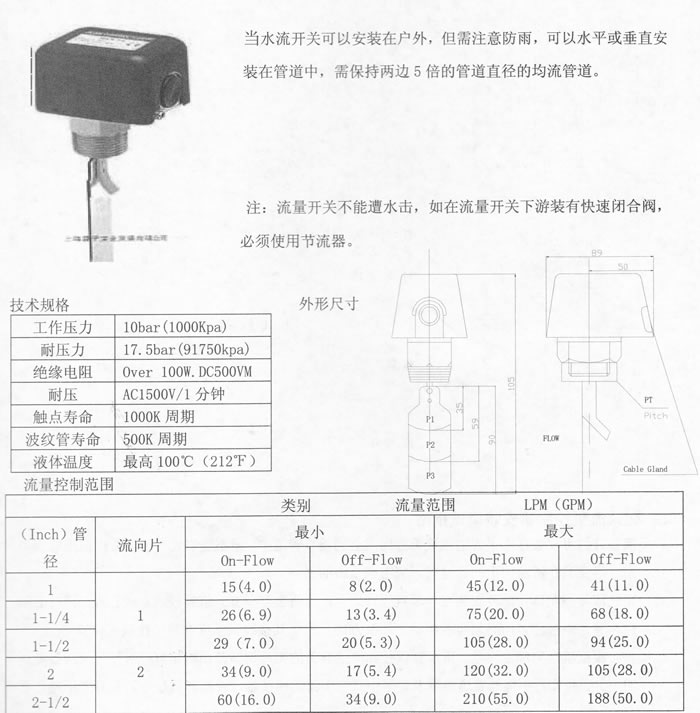

　　當然水流開關可以安裝在戶外，但需注意防雨，可以水平或垂直安裝在管道中，需保持兩邊5倍的管道直徑的均流管道。

　　注：流量開關不能遭水擊，如在流量開關下游裝有快速閉合閥，必須使用節流器。

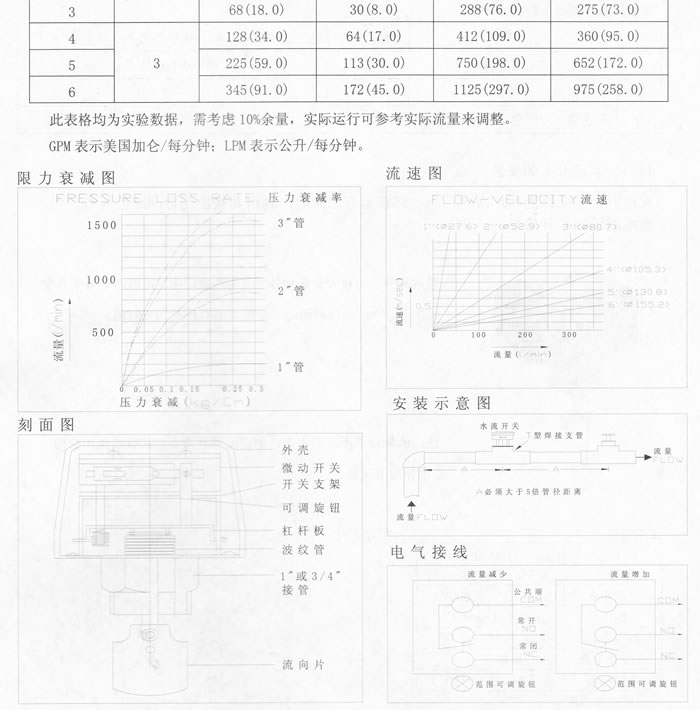

　　此格力空氣能熱泵水流開頭控制參數表均為實驗數據，需考慮10%余量，實際運行可參考實際流量來調整。

　　GPM表示美國加侖/每分鐘：LPM表示公升/每分鐘。

　　格力空氣能熱泵水流開關靶式流量控制器安裝調試指南

　　(1)流量開關可安裝在水平管道或液流方向向上的垂直管道中，但不能安裝在液流方向向下的管道中。當安裝在液流向上的管道時，應考慮重力的影響。

　　(2)靶式流量控制器一定要安裝在一段直線管道上，其兩邊至少有5倍管徑的直線行程，同時必須注意管道中液流方向必須與控制器上箭頭方向一致。其接線端子應在易于接線的位置。

　　(3)務必根據格力空氣能熱泵機組的額定流量、出水管管徑和流量開關的靶片調節范圍確定好靶片型號(請參考說明書)，且靶片不能與管道內壁及管道中其它節流器相接觸，否則容易導致流量開關不能正常復位。

　　(4)根據流量計測定值確定流量開關和與之連接的系統是否運轉正常，即當流量計測定值小于格力空氣能熱泵機組額定水流量的60%時，靶式流量控制器應斷開，應觀察三個工作周期，并及時蓋上流量開關外殼。

　　(5)絕對禁止扳手碰撞流量開關底板，從而導致流量開關變形失效。

　　(6)為避免觸電及損害設備，在接線或進行調試時，應切斷電源。

　　(7)接線時，絕對禁止調節除微動開關接線端子、接地螺絲外的其它螺絲。并應注意，微動開關接線時不應用力過猛，否則將使微動開關本身位置位移，導致流量開關失效。

　　(8)接地必須使用專用接地螺絲，不能隨意拆卸安裝螺釘，否則將導致開關變形失效。
