�。�商用格力空氣能熱水器）格力商用空氣能熱水器工程安裝系統圖及注意事項

　　一、格力商用空氣能熱水器安裝系統簡圖1：

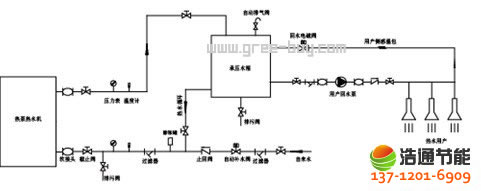

　　格力商用空氣能熱水器安裝系統圖片1說明：

　　1) 系統簡圖1 所示是非模塊化機組，內置水泵、水流開關、安全閥，采用模塊化機組的時候，水箱與機組之間必須增加熱水循環泵。

　　2) 承壓水箱的大小有限，該系統熱水用量為500L 左右的工程。

　　3) 機組長期沒有使用或者第一次開機前，應檢查水箱，將水箱補滿后，再開機運行。

　　4) 進水一般為自來水，需要在機組的進水口安裝過濾器，防止雜質進入機組;若水質較差，則需安裝電子水處理儀進行處理，以保證水質。

　　5) 補水控制：水箱中的熱水被使用，水系統內壓力下降到自動補水閥補水壓力以下時，補水閥自動開啟，對水箱進行補水，保證承壓水箱在一個滿水的狀態。

　　6) 加熱運行說明：承壓水箱中的熱水由于自來水的補水或者長時間不用，水溫降低到設定溫度以下某一個溫度時，機組開啟，水泵使承壓水箱的水經過機組中的套管換熱器循環加熱，當承壓水箱的水被加熱上升到設定溫度時(30 ～ 58℃可調)，機組停止運行。

　　7) 回水控制：當用戶側水系統長時間無用水時，系統水管內水溫下降，當下降至設定溫度以下某一溫度時，回水泵啟動，將儲熱水箱內的熱水吸入管網，使管內水溫上升;當用戶側水溫升至進水溫度時，回水泵關閉，從而保證取水點水溫與儲熱水箱水溫保持一致。

　　8) 回水泵建議選擇循環水泵，將機組回水泵控制引出線接到循環電磁閥上, 當滿足循環保溫條件時，電磁閥打開，循環水泵開啟運行循環保溫。

　　二、格力商用空氣能熱水器安裝系統簡圖2：

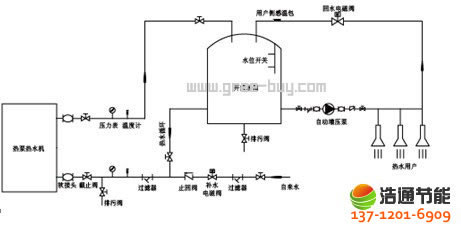

　　格力商用空氣能熱水器安裝系統圖2說明：

　　1) 該安裝方式水箱位于用戶用水點之上。

　　2) 最多可以16 臺機組并聯在同一系統使用。各臺機組的進水口必須安裝球閥，調節機組進水流量。

　　3) 熱水循環泵、自動增壓泵承受水溫不得低于60℃。

　　4) 機組長期沒有使用或者第一次開機前，應檢查水箱，將水箱補滿后，再開機運行。

　　5) 進水一般為自來水，需要在機組的進水口安裝過濾器，防止雜質進入機組;若水質較差，則需安裝電子水處理儀進行處理，以保證水質。

　　6) 對于模塊化機組定時供水系統，用戶用水量不大且用水不頻繁時，工程中無需設置加熱水箱，只需設置一個儲熱水箱。

　　7) 補水控制：當儲熱水箱中的水位達到低水位的時候，補水電磁閥開啟，向系統補水;當水位達到高水位時，補水電磁閥關閉，停止補水;機組運行前首次補水可以直接補入水箱，運行時自動從機組進水口處補入。

　　8) 加熱運行說明：儲熱水箱中的熱水由于自來水的補水或者長時間不用，水溫降低到設定溫度以下某一個溫度時，機組開啟，水泵使儲水箱的水經過機組中的套管換熱器循環加熱;當儲熱水箱的水被加熱上升到設定溫度時(30 ～ 58℃可調)，機組停止運行。

　　9) 回水控制：當用戶側水系統長時間無用水時，系統水管內水溫下降，當下降至設定溫度以下某一溫度時，回水泵啟動，將儲熱水箱內的熱水吸入管網，使管內水溫上升;當熱水管中水溫升至儲熱水箱水溫時，水泵關閉，從而保證取水點水溫與儲熱水箱水溫保持一致。

　　10) 回水泵建議選擇自動增壓水泵( 自吸式增加水泵)，當用戶用水時自動增壓泵開啟運行增壓補水, 當滿足循環保溫條件時，電磁閥打開，增壓水泵開啟運行。

　　11) 輔助電加熱的控制：輔助電加熱根據出水溫度和設定溫度差值來控制。

　　三、格力商用空氣能熱水器安裝注意事項：

　　1) 格力空氣能熱泵機組進水管路系統上必須安裝20 目以上的水過濾器，以防止機組內的套管換熱器阻塞，造成機組損壞，并要定期清洗過濾器。

　　2) 水管選擇完后必須進行水力計算，若水側管路阻力大于所選水泵揚程，則必須重新選擇較大的水泵，或者將水管加大一個尺寸。

　　3) 在檢漏合格后，系統進出水管及補水管都必須保溫，防止熱量損失及冬天凍裂管道。
